環(huán)氧玻璃鋼涂料

　　主要組成：該產(chǎn)品是以128環(huán)氧樹脂、顏料、助劑和活性稀釋劑組成的漆料為二組份；另一組份為特種環(huán)氧固化劑的雙組份自干涂料。
　　主要特征：可在潮濕基面上直接施工；
　　防水涂膜延伸率大、強度高、彈性好，具有優(yōu)異的理化性能；
　　涂膜密實、無氣泡、無針孔；
　　無焦油成份、對環(huán)境無污染；
　　冷施工，施工方便；
　　耐腐蝕、耐酸、堿、鹽等化學(xué)成份；
　　與基面粘結(jié)力強，不透水

　　主要用途：

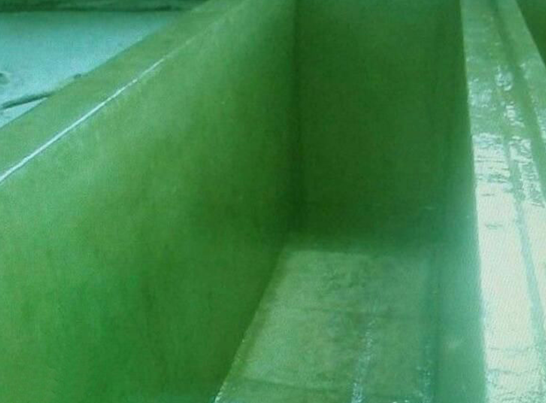

    高速鐵路、公路、橋梁填縫、防水、防腐。用于隧道、屋面、水池、廠房、防水、防腐。



　　技術(shù)指標(biāo)：

    固體含量，%≥92
　　干燥時間：表干≤8h，實干≤24h
　　拉伸強度Mpa   Ⅰ型≥3.5  Ⅱ型≥6
　　斷裂延伸率%   Ⅰ型≥550  Ⅱ型≥450
　　不透水性0.3Mpa，30min,不透水
　　低溫彎折性℃≤-3.5
　　潮濕基面粘結(jié)強度Mpa ≥0.5

　　施工工藝：

　　1.基層處理：基層牢固，結(jié)實，平整，無尖銳角。
　　2.配料：根據(jù)施工用量，將A、B組份混合，攪拌器必須干燥，清潔。
　　3.涂抹：將混合料用橡膠或塑料板均勻涂刮，要求厚度一致。厚度一般為1.5-2.5mm，分3-4次涂刷，后次涂刷應(yīng)在前次涂刷固化成膜后進行。
　　4.參考用量：每毫米厚的涂膜，涂料使用量約1.3~1.5kg/㎡.
　　5.施工注意事項
　　○1、混凝土必須達到養(yǎng)護期，施工溫度宜在5~35℃；
　　○2、A、B組份混合后，應(yīng)盡快使用完，時間不宜超過20分鐘；
　　○3、涂膜末實干前，嚴(yán)禁在防水層行走，并注意保護不被損傷；
　　○4、開桶后末用完的A、B料組份應(yīng)立即將蓋子蓋嚴(yán)，否則較長時間直接接觸空氣容易發(fā)生自聚。

　　聲明：以上本產(chǎn)品的資料及數(shù)據(jù)是根據(jù)我們的試驗和實際使用中經(jīng)驗而積累的，可作為施工參考。對于在我們不了解的情況下進行的施工，我公司只保證油漆本身的質(zhì)量，其它方面的問題恕不負(fù)責(zé)，對本說明書，我們將根據(jù)產(chǎn)品的不斷改進，有權(quán)進行修改。產(chǎn)品技術(shù)指標(biāo)以本公司正式成品檢驗技術(shù)標(biāo)準(zhǔn)為準(zhǔn)。
